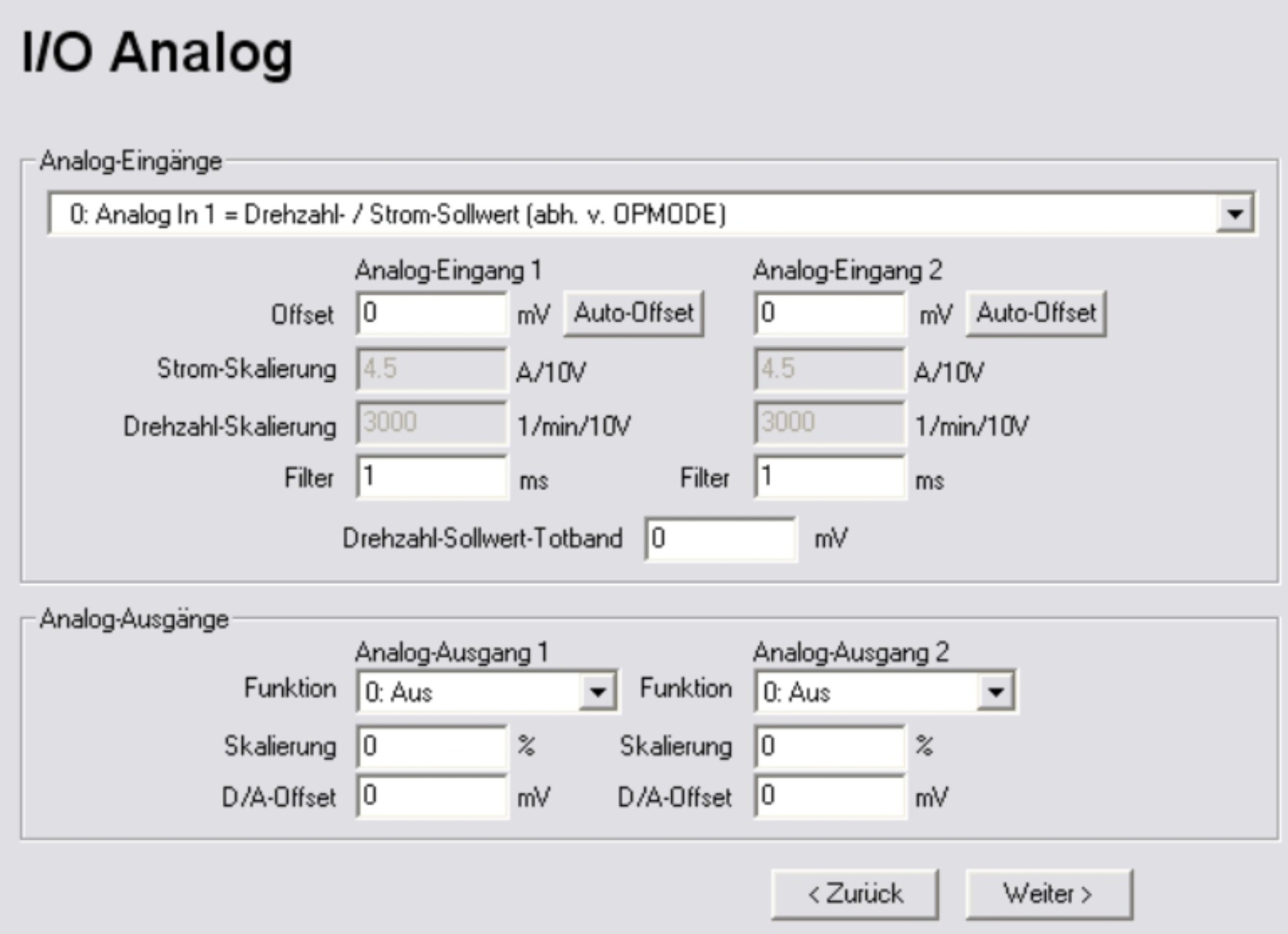

Weisen Sie den analogen Ein-/Ausgängen des Servoverstärkers vordefinierte Funktionen zu. Analoge Ausgänge stehen nur bei S700 mit installierten Erweiterungskarte PosI/O-Monitor zur Verfügung.
|
Bildschirmtext |
ASCII-Parameter |
|---|---|
|
Analog-Eingänge |
|
|
Offset Eingang 1 |
|
|
Stromskalierung Eingang 1 |
|
|
Drehzahl-Skalierung Eingang 1 |
|
|
Offset Eingang 2 |
|
|
Strom-Skalierung Eingang 2 |
|
|
Drehzahl-Skalierung Eingang 2 |
|
|
Filter Eingang 1 |
|
|
Drehzahl-Sollwert-Totband |
|
|
Analog-Ausgang 1 |
|
|
Skalierung Ausgang 1 |
abhängig von der gewählten Funktion ANOUT1 |
|
D/A Offset Ausgang 1 |
|
|
Analog-Ausgang 2 |
|
|
Skalierung Ausgang 2 |
abhängig von der gewählten Funktion ANOUT2 |
|
D/A Offset Ausgang 2 |
|
