Wake & Shake

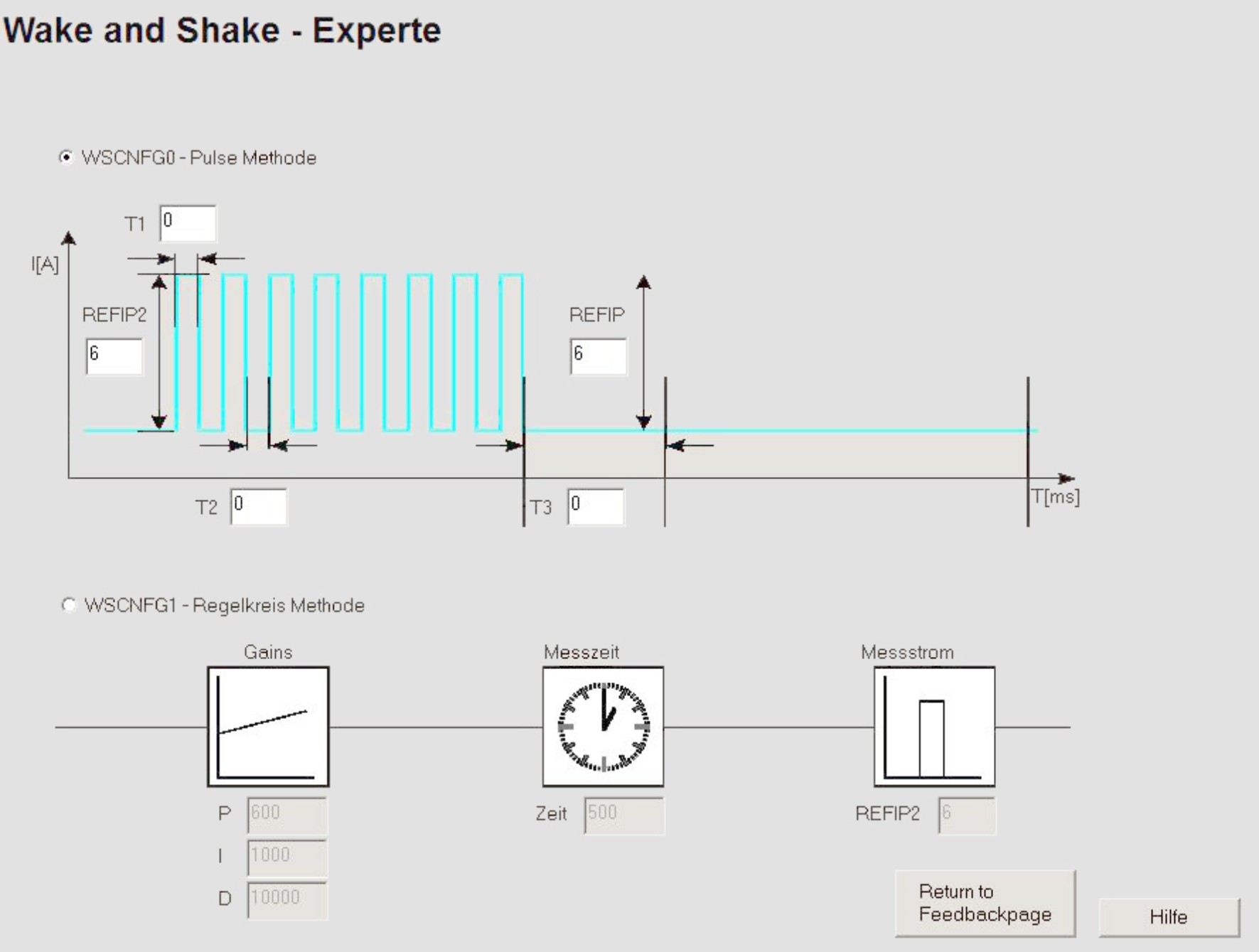

Wake and Shake wird benutzt für Feedbacksysteme ohne Kommutierungssignale, z.B. HALL oder eine Sinus/Cosinus Geber. Auf dieser Bildschirmseite können Experten den Wake&Shake Ablauf einstellen.

Motor kann durchgehen!

Bei grob fehlerhaften Einstellungen kann der Motor durchgehen! Verletzungsgefahr. Diese Parameter sollten nur nach Rücksprache mit einem Servicetechniker verändert werden.

Bildschirmtext	ASCII-Parameter
WSCNFG0 - Pulse Methode
T1	WSTIME, Ausführungszeit der Funktion
REFIP2	REFIP2, Spitzenstrom für die Kommutierungsfindung
REFIP	REFIP, Spitzenstrom
T2	WSTIME2, Pausenzeit zwischen den Stromvektoren
T3	WSTIME3, Zeitabstand zwischen Grob- und Feinabstimmung
WSCNFG1 - Regelkreis Methode
P	MPKP, P-Anteil des Lagereglers
I	MPKI, I-Anteil des Lagereglers
D	MPKD, D-Anteil des Lagereglers
Zeit	MPTIME, Ausrichtzeit für die Kommutierungsfindung
REFIP2	REFIP2, Spitzenstrom für die Kommutierungsfindung
Hilfe	Öffnet die KDN Seite Wake und Shake.

Klicken auf die Schaltfläche "Hilfe" öffnet die KDN Seite Wake und Shake mit detaillierten Informationen. Klicken auf die Schaltfläche "Return to Feedback Page" bringt Sie zurück zur Feedback Seite.
